商品情報:周辺機器

周辺器機カタログ

周辺機器

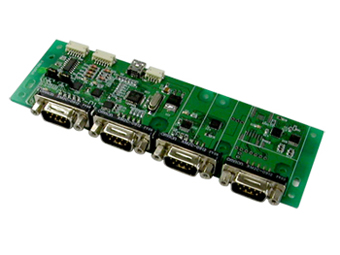

4連USBtoシリアル変換コンバータ

(D-SUBコネクタ仕様)

01
  • 1基のUSBポートを4連のシリアル通信ポートに拡張できる変換ユニット。
  • 汎用のD-SUBコネクタを採用し、コンパクトな筐体組込みが可能。
  • ジャンパ切替えにより、2ポートをRS232/422間で選択可。
型式 STS-071201-1
寸法:基板
(mm)
160.0(W) × 57.0(D) × 14.0(H)
電源 入力方式:USB セルフパワー
消費電力 DC5.0V/0.2A
動作環境 温度:0~70℃※結露なきこと
構成 本体基板 回線選択ジャンパ
価格 ¥未定

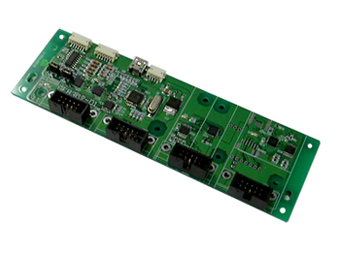

4連USBtoシリアル変換コンバータ

(フラットケーブル仕様)

01
  • 1基のUSBポートを4連のシリアル通信ポートに拡張できる変換ユニット。
  • フラットケーブルを採用し、各通信ポートの容易な取回しを実現。
  • ジャンパ切替えにより、2ポートをRS232/422間で選択可。
型式 STS-071201-1
寸法:基板
(mm)
160.0(W) × 50.0(D) × 20.0(H)
電源 入力方式:USB セルフパワー
消費電力 DC5.0V/0.2A
動作環境 温度:0~70℃※結露なきこと
構成 本体基板 回線選択ジャンパ
価格 ¥未定

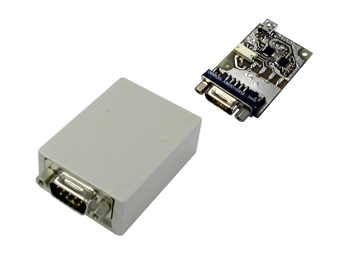

USBtoシリアルコンバータ

(コネクタ直結仕様)

01
  • USB接続でモバイル機器や組込み機器へ手軽にシリアル通信ポートを増設。
  • Windows OS(2000以降)、Linux(カーネル2.6以降)汎用ドライバにて動作確認済。
  • 配置や配線長をユーザの好みに設定しやすい、シンプルなボックス形状。
型式 STS-071101-1
寸法:基板
(mm)
60.0(W) × 40.0(D) × 20.0(H)
電源 入力方式:USB セルフパワー
消費電力 DC5.0V/0.05A
動作環境 温度:0~70℃※結露なきこと
構成 本体基板および筐体
※ケーブルはオプション
価格 ¥未定

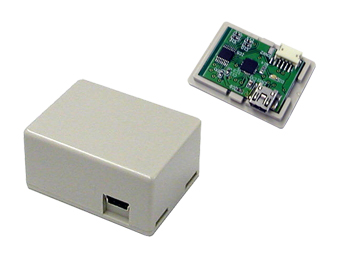

USBtoシリアルコンバータ

(フラットケーブル仕様)

01
  • USB接続でモバイル機器や組込み機器へ手軽にシリアル通信ポートを増設。
  • Windows OS(2000以降)、Linu(カーネル2.6以降)汎用ドライバにて動作確認済。
  • 組込み機器への追加が容易な薄型・省スペース設計。
型式 STS-071101-2
寸法:基板
(mm)
40.0(W) × 30.0(D) × 20.0(H)
電源 入力方式:USB セルフパワー
消費電力 DC5.0V/0.1A
動作環境 温度:0~70℃※結露なきこと
構成 本体基板および筐体
※ケーブルはオプション
価格 ¥未定

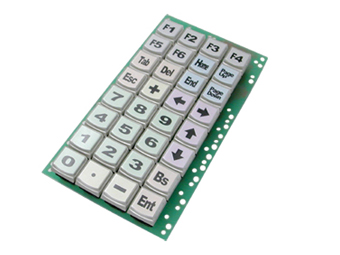

汎用USBキーパネル

01
  • PCの汎用キーコードを出力するUSBキーボード。
  • 使用環境に合わせてキー配列・コマンド入力をプログラム可能。
  • 2行2列から8行4列まで、幅広いキー数に対応。
型式 STS-080601-0
寸法:基板
(mm)
173.0(W) × 94.0(D) × 30.0(H)[最大]
※各数値はキーの行と列により可変
電源 入力方式:USB セルフパワー
消費電力 DC5.0V/0.1A
動作環境 温度:-10~70℃※結露なきこと
構成 本体基板 キー配列表記シート(シートは各キートップに装着済)
価格 ¥未定

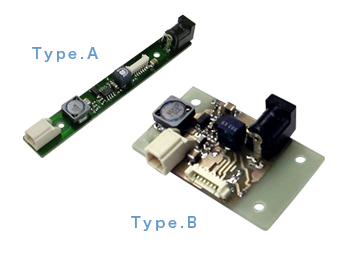

GEBシリーズ共通電源ユニット

01
  • 本体・液晶パネル・インバータ・タッチパネルを一括して駆動する電源基板。
  • 小型ながら5.0V/2Aの容量設計で、組込み機器の拡張にも対応。
  • GEB301・302ともに利用可能。
型式 STS-071004-4A(TypeA)
STS-071004-4B(TypeB)
寸法:基板
(mm)
【TypeA】104.0(W) × 14.0(D) × 16.0(H)
【TypeB】51.0(W) × 34.0(D) × 16.0(H)
電源 入力方式:100VAC-12.0VDC アダプタ
出力 DC12.0V/1.0A
DC5.0V/2.0A
動作環境 温度:-25~85℃※結露なきこと
構成 本体基板
※ケーブルはオプション
価格 ¥未定

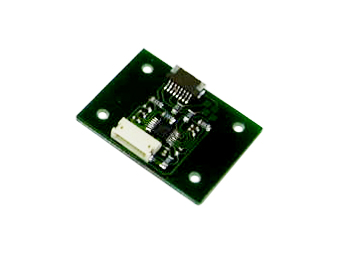

GEBシリーズ共通タッチパネル接続ユニット

01
  • 各社抵抗膜方式タッチパネル8線・4線式に対応した入力基板。
  • 入力・出力二系統のみのシンプルな配線でコンパクトな設計。
  • GEB301・302ともに利用可能。
型式 STS-071004-4C
寸法:基板
(mm)
30.0(W) × 40.0(D) × 7.0(H)
電源 入力方式:
消費電力 DC3.3V/0.1A
動作環境 温度:-25~85℃※結露なきこと
構成 本体基板 ※ケーブルはオプション
価格 ¥未定

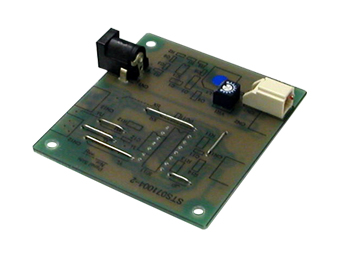

GEBシリーズ共通タッチパネル・電源基板

01
  • 電源基板・タッチパネル接続基板を一体化した複合基板。
  • 本体への電源供給、タッチパネル信号の処理、液晶の明度調整機能を一体化。
  • GEB301・302ともに利用可能。
型式 STS-071004-2
寸法:基板
(mm)
64.0(W) × 61.0(D) × 17.0(H)
電源 入力方式:
消費電力 DC5.0V/0.1A
動作環境 温度:-25~85℃※結露なきこと
構成 本体基板 ※ケーブルはオプション
価格 ¥未定

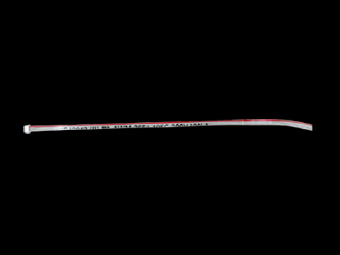

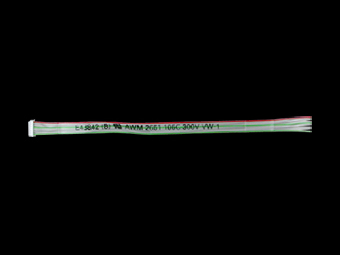

GEB-JZH04

01
  • 日本圧着端子製造のハウジング ZHR-4を使用したハーネス。
  • ケーブルは沖電線のスダレ形オキフレックスを使用。
サイズ
価格 ¥未定

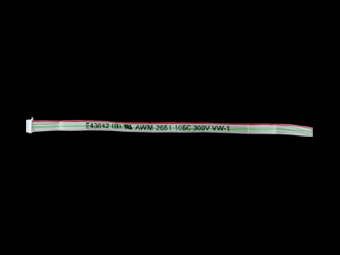

GEB-JZH08

01
  • 日本圧着端子製造のハウジング ZHR-8を使用したハーネス。
  • ケーブルは沖電線のスダレ形オキフレックスを使用。
サイズ
価格 ¥未定

GEB-JZH10

01
  • 日本圧着端子製造のハウジング ZHR-10を使用したハーネス。
  • ケーブルは沖電線のスダレ形オキフレックスを使用。
サイズ
価格 ¥未定

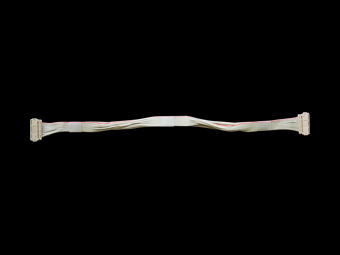

GEB-HLCD31

01
  • ヒロセ電機製造のハウジング DF9M-31S-1R(05)を使用したハーネス。
サイズ
価格 ¥未定
