LINUX組み込みボードGEB302｜サカ・テクノサイエンス

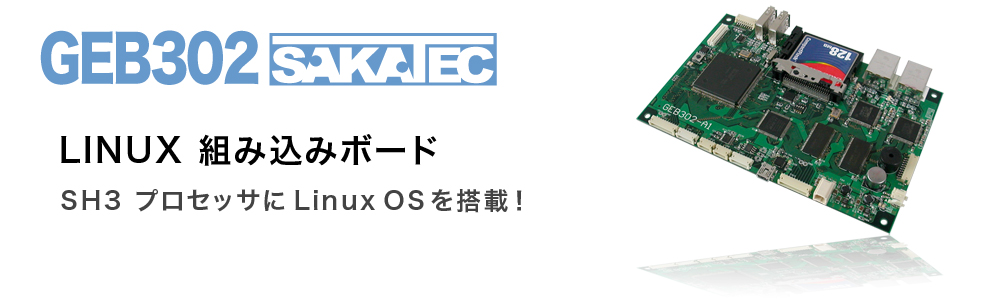

GEB302は、RISCプロセッサSH7727にLinuxOSを搭載した組み込みボードです。

入出力には、LAN・USB・CFスロット・シリアルIO・LCD表示用出力などの色々な標準インターフェースをそろえています。OSにはLinuxを採用しているので、高度なネットワーク機能を必要とするシステムの開発にも対応可能です。

拡張パスなどを揃えた複層構造を採用することで拡張性にも配慮されており、多様な組み込みアプリケーションにご利用いただけます。

ＯＳにLinuxを採用

最新のバージョン２.６

ＯＳにLinuxを採用しているため、ライセンスは不要です。またＯＳのソースプログラムが公開されているので、問題が生じたときの対処が可能です。最新のバージョン２.６を採用しているので、最新のネットワーク機能、ＵＳＢサポートなどを利用したアプリケーションの開発が可能となっています。

3.3V, 1.9VのＤＣ－ＤＣコンバータで高効率

Linuxシェルプロンプトで0.31A（電圧5.0V）

Linux プログラム動作時最大0.54A（電圧5.0V）

※ ただし、ＵＳＢ，ＣＦ，ＬＣＤなどを一切接続しない状態の実測値です。

基板内の3.3V, 1.9Vはスイッチング方式のＤＣ－ＤＣコンバータで降圧しているため、高効率となっています。発熱量が少ない（３ワット弱）ので、放熱対策が容易です。密閉構造の筐体もうまく設計すれば可能です。（密閉構造となれば、防塵、防湿対策が容易！）

フル動作時、MPU温度40.6℃(周囲温度23.5℃）

最も発熱量の多いＭＰＵパッケージ中央の温度は、フル動作時で50.6℃（温度差25.0℃）、待機時で38.7℃（温度差13.1℃）とヒートシンクなしながら比較的低い温度です。

Linux の動作に必要なファイルをすべてＲＯＭ化可能

オンボードのフラッシュＲＯＭは余裕の３２Ｍバイト

ＲＯＭのフリーエリアは２３.５Ｍバイト

フラッシュＲＯＭのリードオンリ状態では、どのように電源が切断されてもファイルシステムにダメージを受けることはありません。また、ネットワーク接続時で、ウィルスに感染する心配がありません。フラッシュＲＯＭのリードオンリと書き込み可能状態の切り替えは、コマンドで簡単に行えます。
ROMにはIPL、カーネル、ルートファイルシステムが書き込まれていますが、ユーザーが自由に利用可能なスペースは23.5Ｍバイト（全体の75％）残されています。より大きいスペースが必要な場合は、64MバイトのフラッシュＲＯＭに交換することも可能です。

電源バックアップのＳＲＡＭ搭載

Linux からはディスクとしてアクセス

通常のデータファイル保存はＣＦで十分ですが、頻繁に書き換えが必要な場合は書き換え回数に制限のあるＣＦでは不十分です。こんなとき、書き換え回数に制限のないＳＲＡＭはとても重宝します。データが増えてきたら容量の大きいＣＦにコピーできます。また、電源のバックアップがあるため、停電にも安心です。

ＲＴＣ、ＳＲＡＭをバックアップ

電池などが接続可能

数日（１０日間程度）のバックアップなら、オンボードのスーパーキャパシタで対応可能です。さらに、長期のバックアップが必要な場合は専用のコネクタに電池などを接続可能です。

6４０＊４８０, １６ｂｐｐＴＦＴＬＣＤ

VGA のLCD（640＊480 ＴＦＴ）が接続できます。ドライバ、サンプルプログラムがすでに用意されています。タッチパネルと組み合わせることで幅広い応用が可能となります。

ＵＳＢ 1.1 Host・Function

ホットプラグが可能

USB Hostには、ＵＳＢメモリ、ＵＳＢカードリーダ、ＵＳＢキーボード、ＵＳＢマウス、ＵＳＢシリアルポートなどが接続可能です。また、マウント状態でなければ、電源が入ったままでプラグの抜き差しが可能です。Windows PC のファイルをＵＳＢメモリ経由でコピーしたいとき、とても重宝します。ＵＳＢ Function はWindows PC、Linux PCと容易に接続できるように、検討を進めています。

Ｗｅｂサーバｂｏa

ｆｔｐサーバ

OSにＬｉｎｕｘを採用したことにより、高度なネットワーク機能が利用できます。オンボードのＲＯＭには、すでに小型のＷｅｂサーバｂｏａ,ｆｔｐサーバがインストールされています。ホームページのサーバとしても利用可能です。また、ｆｔｐを利用しホストＰＣで開発したプログラムの転送が可能（挿入のスナップはWindowsのｆｔｐ接続されたウィンドウ）となっています。　なお、ネットワーク接続に必要となるＭＡＣアドレスはすでに取得済みです。
